1.產品概述
1.1 產品功能

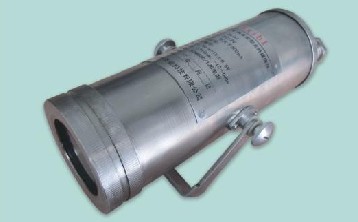

攝像儀是提供圖像信息的設備，其性能好壞將直接影響圖像的質量。光纖攝像儀把固體CCD器件與光發射器件融合在一起，共同置于防爆殼體中，使攝像、傳輸一體化，攝像儀同時配接電纜接口和光纖接口，輸出電信號和光信號。
1.2 用途特點
本攝像儀是煤礦工業電視系統中對主要生產環節、重要設備及關鍵崗位進行實時圖像監視的關鍵設備，可同時采用光纜或同軸電纜傳輸。本攝像儀結構緊湊，體積小，重量輕，防爆，抗震，防潮，適合于煤礦井下使用。
1.3 型號說明
品種：礦用本安型光纖攝像儀
1.4 外形尺寸
外形尺寸：250mm×90mm（直徑）
重 量：約2.5Kg
2、環境和貯運條件
2.1環境條件
a）環境溫度：0℃～40℃；
b）平均相對濕度： 不大于95％（25℃）；
c）大氣壓力： 86kPa～106 kPa；
d）煤礦井下有瓦斯，煤塵等爆炸危險的環境,但無破壞絕緣的腐蝕性氣體場合；
e）有濺水或淋水的場所；
f）無顯著振動和沖擊的場所。
2.2 貯運條件
a）高溫： +60℃；
b）低溫： -40℃；
c）平均相對濕度： 95％（25℃）；
d）振動： 加速度20m/s2；
e）沖擊： 峰值加速度300m/s2。
3.主要技術參數
3.1 供電電源：直流12V（由KDW660/12B礦用隔爆兼本安型電源）
3.2 額定工作電壓：DC12V
3.3 工作電流：≤500mA
3.4 攝像儀指標為：
a）最低照度：0.2Lux/F1.4；
b）環境照度：3~30Lux
c）水平清晰度：優于350TV線
d）灰度：優于7級
3.5 輸出方式：
a）電信號輸出為正極性全電視信號；
視頻輸出信號標稱值為1.0V（75Ω平衡負載）；
視頻信號輸出幅度為(0.7V±0.21V)；
同步信號輸出幅度為（0.3V±0.1V）。
b）光纖輸出：波長為1.3μm；
輸出光功率(-6~-3)dBm。
|
