產品概述

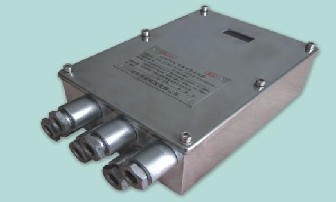

礦用本安型光端機置于殼體中，可以實現4路視頻信號和1路RS485信號合并為1路光信號，然后將視頻信號或數據信號轉換成光電信號，并通過光纖進行遠傳輸?shù)墓δ堋?/SPAN>
防爆型式
礦用隔爆兼本質安全型，防爆標志為“Exd[ib]I”。
外形尺寸
外形尺寸：288mm×172mm×82mm
重 量：約5.5Kg
技術參數
1、環境參數：
a) 環境溫度：0℃～40℃；
b) 平均相對濕度： 不大于95％（25℃）；
c) 大氣壓力： 86kPa～106 kPa；
d) 煤礦井下有瓦斯、煤塵等爆炸危險的環境,但無破壞絕緣的腐蝕性氣體場合；
e) 無顯著振動和沖擊的場所。
2、電源參數
a）供電電源：直流12V (由KDW660/12B本安電源提供)；
b）工作電流：不大于800mA；
3、數據傳輸
a) 視頻輸入：
四路視頻信號輸入為正極性全電視信號；
視頻輸入信號標稱值為1.0V（75Ω不平衡負載）；
b) 視頻光輸出
接口數量：1路
光波長：1310nm；
輸出光功率： -10～0dBm
連接方式：FC接口
與井上光接收機傳輸距離：10Km
c) RS485接口
接口數量：1個
傳輸方式：半雙工RS485信號，雙極性；
傳輸速率：2400bps；
與串行擴展器傳輸距離：1.2Km。 |
