GT-Dx型汽油辛烷值柴油十六烷值測定儀使用說明書
一•概述:

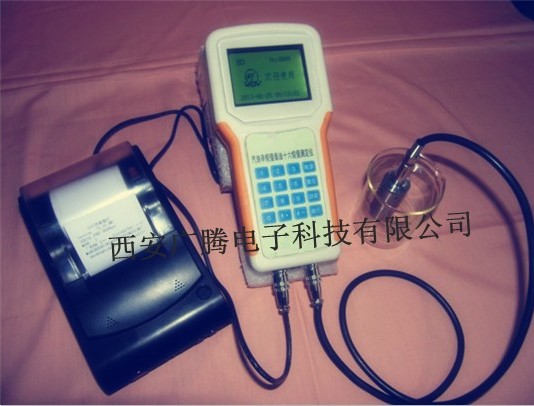

GT-Dx型汽油辛烷值柴油十六烷值測定儀，是用于機械化部隊、石油煉化企業、儲油和調油單位快速測定：車用汽油、航空汽油和乙醇汽油辛烷值、柴油十六烷值的手持式專用儀器。
該儀器采用小型化、人性化設計，是一款手持式儀器，具有操作簡單、測定速度快、精度高、范圍廣，四項技術創新如下：
1•傳感器信號采用數字傳輸技術，抗干擾能力強、變差小、精密度高：再現性、重復性非常好。
2•儀器的標定程序?yàn)樽詣?dòng)賦值標定，采用嚴謹?shù)臄?shù)學模型，經測定運算可自動賦值標定，程序簡單、方法科學、精度可靠�？勺龅接脩糇孕袠�(biāo)定維護，便利用戶。
3•測定程序的自動回歸，是以嚴謹?shù)臄?shù)學模型為理論基礎，以高精度傳感器，電子測量技術為手段，以ASTM—CFR試驗機測定結果為標準樣本，有針對性的進行自動回歸，提高了測定精度和測定范圍。
4•上述程序的開發，做到了不用分檔一鍵測定，儀器已通過自動回歸，對國標汽油、航空汽油、車用柴油一鍵測定（簡稱一鍵通），屏幕顯示研究法、馬達法和抗爆指數三項（簡稱一屏三顯）。
二•工作原理
儀器是采用測定油品組分介電常數的方法，導出汽油辛烷值和柴油十六烷值。以嚴謹?shù)臄?shù)學模型為理論基礎，以高精度傳感器及先進電子測量技術為手段，特別是以CFR試驗機測定結果為標準，有針對性地對油樣進行回歸，用回歸后的程序測定同類油樣與用CFR試驗機測定結果相一致，是CFR試驗機對C型的量值傳遞。

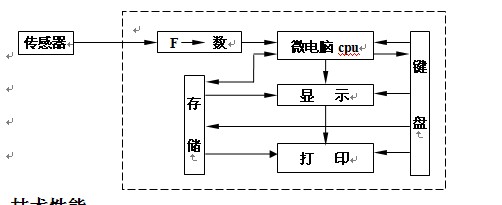

儀器由電子儀器、傳感器組成，傳感器采集到的信號轉換成數字信號，傳輸?shù)诫娮觾x器經CPU處理后，顯示測定結果，并可存儲、讀取、瀏覽、打印，原理框圖如下：
三、技術性能：
1、工作環境： 環境溫度10℃～35℃ 相對濕度 ≤85%2、
測定范圍：
（1）車汽：1.國標：70.0～110.0/RON
2.調合：75.0～110.0/RON
3.乙醇：E93: 92.0～95.0/RON
4.錳基：85.0～110.0/RON
5.甲醇：（予留M5～M25）
6.判斷：60.0～120.0/RON E97: 95.0～99.0/RON （
(2) 原料：輕質： 50.0～80.0/MON芳烴： 95.0～120.0/RON
（3） 航汽： 87.0～105.0/MON
（4） 車柴： 25～75/CN (十六烷值) 20～80/CI (十六烷指數)
3、準確度：航汽：≤±1.5/MON車汽：≤±1.5/RON ≤±1.5/MON
車柴：≤±2.6/CN ≤±2.6/CI
回歸樣本復測:≤±0.5/RON ≤±0.5/MON
回歸試樣實測: ≤±1.5/RON ≤±1.5/MON
標定準確度： ≤±0.2/RON
4、 精密度（置信水平95%）再現性：≤±0.5/RON 重復性：≤±0.2/RON5、最小分度：0.1/RON 0.1/MON6、響應時間: 1S7、測定結果：液晶顯示、存儲打印8、外形尺寸：手持式主機：210×100×40 mm9、使用電源：充電器AC220V±10V/4.2V 主機充電電池供電10、儀器為16鍵盤（圖形省略下端左數分別為打印機、充電器、傳感器接口）
四、儀器各功能鍵的作用：
1、復位:退出儀器顯示屏中的顯示模式和測定數據，使儀器恢復到初始（歡迎使用）界面。
2、功能:用于測定過程的操作,在油品類型界面可選項1車汽2原料3航空4車柴等。
3、:作設置鍵使用，用于調試過程的操作,在設置菜單界面可選擇1系統設置、2時間調整、3其它功能。也可作為測定結果（歷史記錄）時存儲鍵使用。
4、執行:是儀器對一種操作過程的認可，按此鍵后顯示操作結果。
5、:可對從數據庫中讀取的數據進行瀏覽查詢，在輸入數據時做小數點使用、也可做為調整時鐘的命令鍵，輸入數據時做負號使用，還可做為自動回歸和原程序測定前后翻頁。
6、 0～9（數字鍵）凡用于數字的地方均可使用。如：時鐘調整、密碼操作、選項、賦值、自動回歸、標稱值輸入等。
7、電源：直流開關用。
五、測定前的準備：
1、開箱檢查，開箱后按裝箱單檢查，部件是否齊全。
2、外觀檢查：傳感器應光潔無劃痕，與主機連接牢固無松動。
3、儀器應平穩的安放在干燥，避免陽光直射，室內應具備良好的排風設施和滅火器材，不要放在易產生火花的設備旁。
4、打開電源開關，儀器開機后應予熱25分鐘，屏幕界面首先顯示：
十一、注意事項：
1、儀器不具備防火、防爆性能，測定對象是易燃易揮發的液體，因此必須注意安全，測定時口鼻不要離測量燒杯太近，測定結束應及時對試樣進行處理，不能隨意潑灑在地上，儀器要遠離明火。
2、傳感器與儀器應接觸良好，建議不要分開。傳感器不要長時間浸泡在油品中，尤其是重組分油品。
3、儀器使用完畢，建議經常用石油醚清洗傳感器，特別是測定車用柴油時應每測定一個樣品則用石油醚清洗一次。若更換車汽或車柴或航汽時傳感器應在石油醚（沸程60—90C）中浸泡20分鐘，晾干后再測另一種樣品，最后用石油醚再清洗晾干后裝箱。
4、儀器只適用測定成品汽油、原料油和柴油，不得做為他用。
5、嚴禁將甲苯、環已烷、汽油滴在機殼上，注意保持儀器清潔。
6、凡不具備回歸條件的用戶，不得刪除原儀器予先回歸的程序。
7、儀器的輕質、芳烴原料油測定結果只供參考，錳基檔要求必須是明示的錳基試樣。
