一、概述
自八十年代我國消化吸收日本HP－S型定速式摩擦試驗機生產出自己的D－MS型定速式摩擦試驗機后，該試驗機一直做為摩擦材料行業的常規檢驗設備，為摩擦材料產品質量的控制和提高做出了巨大的貢獻。但是在長期的生產、試驗中也暴露出該試驗機的一些缺陷，即數據采集、處理方法原始，準確度低、操作復雜，試驗結果重現性差等問題。為了克服以上不足，減少試驗誤差，使操作更為合理、簡單，我中心在吸收國內外兄弟單位試驗機優、缺點的基礎上，利用現代傳感技術，設計制造了改進型定速式摩擦試驗機(型號GTYD-MSM)。
⒈ 組成

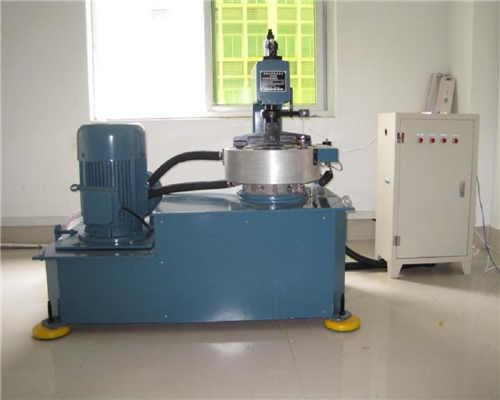

MSM型定速摩擦試驗機由三部分組成，即主機、強電控制柜、計算機測控系統。計算機測控系統包括摩擦力、轉數、溫度檢測和主電機、電加熱、風機、水閥的控制等。系統采用品牌計算機，配置為臺式電腦i3-4170 /500G/DVD/4G DDR3內存/19.5LCD多媒體系統。數據采集與控制采用自行開發的數據控制器，使系統具有無干擾、擴展力強、性能穩定等優點，WINDOWS 7平臺下，采用可視化編程軟件開發，軟件的人機操作界面友好，畫面直觀、大方、數據顯示清晰明了。強電控制柜下部安裝電氣控制器件，上部安裝有摩擦力放大器、溫度變送器、轉數傳感器和儀表信號處理端子板。端子板上的線纜直接連到計算機，傳感器信號經端子板將信號調理后送計算機。計算機通過檢測傳感器信號，計算出當前摩擦系數、轉數和溫度，并根據當前試驗設定溫度來控制冷卻和加溫。當目前溫度高于試驗設定溫度時，計算機會自動開啟風機并陸續開啟水閥制冷。當盤溫低于設定溫度時，計算機會關閉風機和水閥，打開電加熱陸續升溫。實驗過程結束時，經確認，計算機即自動將試驗數據寫入數據庫，以備日后查詢調用。該試驗機可選中英文操作界面，可選中英文打印試驗結果。
⒉主要功能：
該試驗機可用于測量汽車用制動器襯片（剎車片）、汽車用離合器面片，石油鉆機剎車塊及各種工業用機械摩擦片、摩托車制動片等非金屬摩擦材料的摩擦系數（μ）和磨損率（V）。完全滿足以下標準的試驗方法要求：
GB5763－2008 汽車用制動器襯片
GB/T5764－2011 汽車用離合器面片
GB/T11834－2011 工業機械用石棉摩擦片
QC/Y227.1－2009 摩托車和輕便摩托車制動片摩擦性能試驗方法
二、試驗機工作原理：
本試驗機所依據的工作理論為：摩擦力等于正壓力（F）乘以摩擦系數（μ）
即： f＝F×μ �、�
摩擦系數： μ＝f / F ⑵
由⑵式知，要測量物體的摩擦系數，只要測出一定壓力下的摩擦力便可計算其摩擦系數。該試驗機通過正壓力加載軸7（如圖1所示）向試樣21加上規定的正壓力F，在一定轉速下使摩擦盤5與試樣21之間產生摩擦，摩擦力通過力傳感器15測量，計算機系統每轉內三次采集力傳感器所測試的摩擦力，在5000轉內（約10分鐘）將所有摩擦力相加后平均，得全平均摩擦力fm，同樣計算出后2500轉的后平均摩擦力f，摩擦系數μ＝f/F。降溫試驗及其離合器面片等材料的試驗按標準規定程序進行試驗，計算機屏幕隨時顯示摩擦系數、溫度、轉數的關系曲線，通過鼠標點擊進入試樣磨前、磨后的厚度，計算機自動算出其磨損率，試驗結束后由打印機打印試驗曲線和全平均摩擦力、后平均摩擦力、摩擦系數（μ）和磨損率等試驗結果。
三、主要技術參數：
⒈試樣21的中心與正壓力加載軸的中心距離為150mm。
⒉ 摩擦盤5的材質GB/T9439標準規定的灰鑄鐵HT250，硬度牌號H195（即布氏硬度為180～220HB），摩盤金相組織為珠光體，其表面經JB/T7498中粒度為P240砂紙?zhí)幚�。（特殊要求可按用戶給定參數制造）。
⒊摩擦盤表面溫度由熱電偶29測量，溫度測量精度為1℃，測量誤差5℃。
⒋摩擦盤轉速為480～500r/min，轉數測量精度為1轉，測量誤差為2轉。
⒌試樣長寬尺寸為25×25mm；厚度為5～7mm；試樣數量為2個；其厚度差小于0.2mm。
⒍正壓力：除去砝碼吊欄上的所有標準砝碼17時，加在兩個試樣上的正壓力之和為367.5N；吊欄上每增加1kg砝碼，正壓力則增加10kg；標準砝碼為3個2.5kg，1個1.25kg；4個砝碼全部加上（做剎車片試驗），其正壓力為8.75×10×9.8＋367.5=1225N（試片所受的壓強為0.98MPa）。當做離合器面片試驗時，吊欄16上只加1個2.5kg標準砝碼，其正壓力為2.5×10×9.8＋367.5=612.5N（試片所受的壓強為0.49MPa）。
⒎力傳感器15的測量精度為1.0N，測量誤差為10N。
⒏主電機18的功率為7.5KW，加熱管4為3根，每根1.5KW；風機20的功率為120W�？偣β蕿�12.12KW。
9.供電方式：380V/50HZ 三相四線制
四、安裝與調試：
⒈該試驗機安裝場地應具有自來水、排污溝、三相四線制電源等基礎設施。（空氣開關40A）
⒉可靠安裝試驗機的地腳螺栓，調整墊鐵，位置要正確，機座水平允差應小于或等于0.1/1000mm（安裝有減震墊鐵的試驗機應將地面用水泥抹平）。
⒊冷卻水排出口和風機的排氣出口管通到排污溝，其與主機要形成0.5m以上落差，否則會引起排放困難，風機內存水而燒壞風機。
⒋主機地腳調整穩定后，檢查主機正壓力加載軸6是否上下靈活；摩盤轉動是否靈活；認真固定測力杠14和力傳感器15，確認摩擦盤轉動后此部分不會脫開。請?jiān)诿看伍_機前，確保此處聯接牢固，否則會打壞測力杠，發生意外。
⒌檢查主機上冷卻水管進出口，排氣管是否連接密封好，排水管、排氣管應使用能耐溫、內徑為φ32mm的橡膠管和φ60mm的塑料管，冷卻水進管24的另一端與自來水管連接。
⒍主機檢查完畢后，即可將其電器部分與控制柜和計算機連接（參見本說明書的電氣圖）。并將主機、控制柜等可靠接地。
⒎抬起主機上的卸載手柄9，使正壓力加載軸6抬起，試樣支撐臂23與摩擦盤5脫開，取掉試樣壓具，確保摩擦盤上無任何東西，能夠自由轉動后，才可以打開控制柜上的電源開頭啟動“主機”按鈕，摩擦盤轉動，即空轉，觀察摩擦盤轉動狀況，確認其無搖晃、振動和異常聲音后，即認為試驗機空轉正常（同時用試電筆檢查主機、控制外殼是否帶電，如帶電要可靠連接地線予以消除）。
⒏打開計算機主機電源開關，雙擊鼠標右鍵點擊顯示屏上的試驗機圖標，進入試驗程序，確定有關的試樣參數，待顯示屏上出現試驗機模型后，點擊“試片初磨”樣，確認摩盤上沒有其它東西后，點擊“是”圖標，主電機即起動，摩擦盤轉動，用手拉一下測量架，顯示屏上將會出現對應的力值，此表明計算機系統與強電控制柜、主機連接正常，否則檢查各線是否連接正確。
⒐點擊顯示屏上的“退出系統”，關掉主電機，壓下卸載手柄9，抬起試樣加載軸，將試片裝在試樣支撐臂23的兩端上，放下卸載手柄9，壓緊試樣，調整加載杠桿使其平衡，再進入計算機控制系統，點擊“試片初磨”、選“是”欄，試驗機加樣運轉，顯示屏上將出現瞬時摩擦系數、溫度、轉數值和摩擦系數、溫度的曲線圖，試驗過程中試驗機應無振動和異常聲音。（如果溫度顯示出現負值，可將熱電偶的兩接線顛倒即可正常）
五、試驗方法：
⒈啟動系統：每次試驗前應首先打開控制柜總電源開關，啟動計算機，直至WINDOWSXP標準工作界面下。
⒉安裝試片：將試片安裝在試樣支撐臂的兩端上（確保試樣安裝好），放下卸載手柄9，在砝碼吊欄16上加上規定重量的標準砝碼（剎車片、工業機械摩擦片：3個2.5kg，1個1.25kg；離合器面片：1個2.5kg），調整水平調節螺絲7，使杠桿上的水平標尺線11與水平指針10在一條直線上。
⒊磨合試樣：和鼠標雙擊電腦屏幕上的“實驗儀”圖標，啟動程序按照屏幕提示進入程序主界面，選擇“試片初磨”，確認后即可。試樣先在100℃下進行磨合，磨合好的試樣接觸面應達到95%以上，才可進行正式試驗，用千分尺測量兩試樣各五個點處的厚度，試樣分為左右兩片，測量值輸入計算機。
⒋正式試驗：重新將試樣裝好，用鼠標點擊屏幕上的“開始試驗”按鈕，開始正式試驗，到5000轉后，主機自動停機，此時按照屏幕提示完成后面每個溫度下升溫（熱衰退）和降溫（恢復）試驗。試驗過程完成后，經確認計算機即自動將試驗數據寫入硬盤，以備日后查詢調用。
⒌打印輸出：試驗過程完成后，計算機會提示是否打印數據、曲線，此時確認即可打印輸出。
⒍查詢記錄：在程序主界面下有一個“查詢記錄”按鈕，點擊此按鈕，計算機即調用數據庫存，并彈出實驗歷史記錄列表框，點擊要調用的實驗記錄，點擊“調出實驗記錄”按鈕，此時“打印”即可打印輸出該記錄的數據及曲線。
⒎完成試驗：試驗結束后，試片和摩擦盤面的外觀用目測。退出程序，關閉計算機，并斷開控制柜上的總開關。
六、標定：
⒈試驗機出廠時，正壓力、摩擦力、溫度、轉速測量系統均進行了標定，各項指標已達到有關標準要求。
⒉力傳感器的標定采用專用標定支架、綱絲繩和10.0kg重的四等標準砝碼4個來進行，力傳感器一般每年進行一次標定，沒有特殊情況請不要調整放大器。
⒊各參數的標定方法可參照企業標準進行。
七、其它：
⒈摩擦盤的磨損用百分表測量，若其表面的磨損深度大于0.2mm時，必須重新修磨或更換新盤。摩擦盤軸向跳動小于或等于0.05mm，每次試驗前后均要用P240剛玉砂布及金想砂紙?zhí)幚砥浔砻妫怪３止鉂�，并用潔凈軟布擦凈�?
⒉熱電偶測溫裝置的安裝位置按照GB5763－2008標準規定進行。
八、試驗機的保養：
⒈每次試驗結束后及時清掃試驗機及周圍灰塵，保持試驗機的清潔。
⒉每三個月向加載軸內加機油潤滑，保持其上下自如和正壓力值的穩定、準確。
⒊每三個月向試驗機主軸加注潤滑油，保持主軸周圍干凈整潔。
⒋經常檢查測力架、測力桿、力傳感器的連接是否牢固、可靠，保證其在摩擦盤轉動后不至脫開，以免發生危險。
⒌每三個月調整皮帶松緊度，防止皮帶打滑而影響試驗機正常運轉。
⒍經常檢查主旋轉軸2、電加熱管接線口與鋁箱3的密封問題，防止漏水。
九、易耗件目錄：
附：1、試驗機電氣原理圖
2、定速摩擦試驗機簡圖
3、推薦設備布局圖
4、技術支持
029-84506813
附：設備自帶減震墊鐵安裝示意圖
1. 機器吊起，把墊鐵放到位。
2. 將螺栓經機器安裝孔插入墊鐵里，放下機器到墊鐵上。
3. 順時針扭動螺栓，調整機器水平高度。
4. 當機器調平后，用螺母鎖緊。
|
