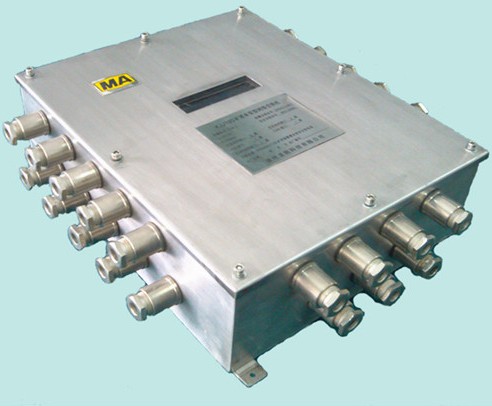

產品概述
適用于有瓦斯和煤塵爆炸危險的礦井下，具有安全認證，完全符合IEEE 802.3 Ethernet和IEEE 802.3u Fast Ethernet以及Gigabit Ethernet標準，提供100/1000Mbps快速以太網的能力。要求維修使用方便，可靠性高、苛刻的工業環境中可靠安全地工作。多路本安設計，應用靈活�？梢酝ㄟ^網絡進行遠程管理，實現VLAN配置及端口流量限制設定等功能。
環境條件
交換機在下列環境條件下應能正常工作：
環境溫度：0℃～+70℃；
平均相對濕度：不大于95%（25℃）；
大氣壓力：86kPa～106kPa；
無顯著振動和沖擊的場合；
煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。
交換機能承受的最惡劣的貯運條件：
高溫：+70℃；
低溫：-40℃；
平均相對濕度：95%（25℃）；
振動：50m/s2；沖擊：500m/s2。
電氣性能
額定電壓：DC12V兩路；
額定電流：第一路不大于800mA，第二路不大于600mA；
支持TCP/IP協議；
完全兼容IEEE802.3協議；
支持基于Web的網絡管理系統； 傳輸介質：單模光纖、多模光纖或井下阻燃雙絞線；
傳輸速率：10/100/1000Mbps；
傳輸距離：單模光纖≤30Km，多模光纖≤2Km，阻燃雙絞線≤100m；
光波長：1.3μm；
接收靈敏度：≤2μW；
光信號輸出光功率范圍：10μW~1mW；
輸入/輸出信號
以太網數據幀，差分信號，CAN信號和RS485信號。
接口 2個1000 Mbps光端口；
2個100 Mbps光端口；
5個10/100/1000 Mbps網絡電端口
1個RS485接口
1個CAN信號接口
功能
交換機可實現2個千兆光接口通過多臺交換機組成高速工業以太環網，實現2路百兆光、1路CAN信號和1路RS485信號組成靈活的支路應用。
交換機具有冗余自愈以太環網功能，當環狀網內一個傳輸路徑發生錯誤，傳輸路徑可在0.3秒內重構。 可任意組建10M/100/1000Mbps星形、總線網絡。
交換機可通過LED(電源、鏈路狀態、數據通訊)和信號觸點(信號掩碼可使用按鈕現場設置)進行設備診斷，通過SNMP可進行遠距離診斷，通過SNMP接入點，可集成在現有網絡管理架構中。
交換機采用單模光纖通訊，距離10KM，具有后備電源，后備時間≥2小時。 |
